Műszeres csőtörés vizsgálatok

Szerző:

Akusztikus csőszivárgás keresés, korrelátoros vízveszteség vizsgálat, hőkamerás csőszivárgás, helyzetmeghatározás, nyomvonalkeresés

Néhány mondatban szeretném Önnek bemutatni a csőtörés keresésében alkalmazott műszereket, technológiákat, törekedve a legegyszerűbb, legérthetőbb megfogalmazásra, amely szakmán kívülállók számára is értelmezhető.

A műszeres csőtörés vizsgálatok, illetve szivárgás vizsgálatok elsődleges célja, hogy a vízveszteség helyét a legkisebb lehetséges területre behatárolja, ezáltal elkerülhetővé váljék a felesleges és költséges vezetékfeltárás.
A csőtörés, csőszivárgás javítása, így leegyszerűsödik, nem beszélve a ráfordított időről és pénzről, ami valljuk be, hogy a legfontosabb érv a csőszivárgás keresés műszeres vizsgálata létjogosultságának.

Munkám során a kiszolgálás pillérei: szakszerű munkavégzés, korszerű eszközpark, fix árak, bőséges referencia, garancia. Hívjon, ha szükség van a munkámra: +36 20 429 6622

Sajnos a modern csőtörésvizsgálatokról még kevés információ jutott el a köztudatba, hiszen ezen technológiák még új keletűnek számítanak, ráadásul leginkább közműszolgáltató „nagyvállalatok” használták csak ezidáig ezeket a költséges és bonyolult berendezéseket.
További nehézségét adja a csőtörések műszerrel végzett felderítésének, hogy minden csőtörés, csőszivárgás, vízveszteség feltárása, más és más alkalmazott technikai háttéren alapszik.

Emberi tényező

Az emberi tényező fontosságáról is ejtsünk néhány szót, hisz a berendezések használata felhasználóhoz kötött. Természetesen a műszerek mint az érzékszerveink kifinomult szenzorai segítik az emberi érzékszervek számára rejtett területeken történő tájékozódást (falban, föld alatt…), de a végleges kiértékelés és a berendezések működtetését már az ember, a szakember végzi. Személy szerint elengedhetetlennek tartom az épületgépészeti ismereteket is, ami szükségeltetik is az egyes csővizsgálatokhoz szükséges vezetékcsatlakoztatások kialakításához, valamint segíti a vizsgalatot végző szakembert a csőrendszerek logikai áttekintésében.

Talán bemutatkozásomban már említettem, hogy a modern csőszivárgás, illetve csőtörésvizsgáló berendezések megjelenése előtt kizárólag logikai következtetések alapján döntött a szerelő a burkolat, parkosított kert sorsáról, mely lássuk be, hogy legtöbb esetben azért jócskán hozott plusz költségeket és felesleges bontásokat. Bevallom, hogy ebben a csőszivárgás keresőt mellőző, „középkori” időszakban nekem és részem volt rosszabb és jobb döntések meghozatalának, mármint kizárólag a szakmai tapasztalatra támaszkodó csőtörés helyzetlokalizálásra.

Tudtam, hogy előbb vagy utóbb kiforrott és pontos csőszivárgás keresők,csőtörésvizsgáló berendezések fognak megjelenni az épületgépészet rohamosan fejlődő palettáján.
Ez a kívánságom jelentem, teljesült!
Most tényleg igazán leegyszerűsítve, szakmai kifejezésektől megtisztítva, bemutatnám a csőszivárgás kereső eljárásokat, ill. a műszeres csőtörésvizsgálatok alapjait ismertetném meg Önnel.

Csőtörés vizsgálatok: főbb technológiák

Négyféle technológiát alkalmazok a szivárgási helyek azonosítására, emellett még egyéb kiegészítő és műszeres vizsgálattal egészítem ki a csőtörésvizsgálatokat, hogy minél pontosabban realizálhassam a csőtörés pontos helyzetét.

Akkusztikus csőtörés vizsgálat

Akusztikus csőtörésvizsgálat:
Az akusztikus csőszivárgás, csőtörés vizsgálata,lokalizálása hiperérzékeny audioszenzorok segítségével történik, mely a szivárgás által keltett zajt teszi hallhatóvá, ill. grafikus megjelenítést is
biztosíthat a berendezés használója számára.

Kollerátoros csőtörésvizsgálat

A korrelációs csőtörésvizsgálat:
A korrelációs csőtörésvizsgálatot a vizsgálandó vezéték szakaszon elhelyezett vevő, jeladó egységekkel végezzük, mely vezeték nélkül kapcsolódik a központi egységhez, mely a kiértékelést végzi.

A metamatikában a korreláció: Két érték közötti lineális kapcsolat nagysága és iránya vagy ezek egymáshoz való viszonya. Esetünkben: A központi számítógép az A és B szenzorokból érkező impulzusokat értékeli ki, hasonlítja össze, figyelembe véve a jel terjedési sebességét, a csővezeték hosszát, anyagát és átmérőjét.

Hőkamerás csőtörés vizsgálat

Hőtérképes csőszivárgás keresés, csővezeték helymeghatározása:
A hőkamerás berendezéssel lehetőségünk nyílik a falban, padlóban
elhelyezett vezetékek feltérképezésére, egyben környezetükkel alkotott
termikus kölcsönhatásuk is láthatóvá tehető.
Kitűnően bevethető a bontások pontos helyének megállapításához is. A hőkamera által alkotott hőtérkép megjeleníti a falban, padlózatban megbújó csővezetékeket, ezáltal még padlófűtések sűrűn elhelyezett vezetékhálózatába is betekintést enged ez az eljárás. Emellett gyors, pontos és megbízható gépet alkot a csőtörés lehetséges helyzetéről.

Jelzőgázos csőtörés vizsgálat

Jelzőgázázos csőtörésvizsgálat:
A Jelzőgázos diagnosztika főként kisebb szivárgások lokalizálására
alkalmazható. Ezzel a módszerrel a csőrendszerbe juttatott vizsgálógáz
műszeres keresésével feddhető fel a vízveszteség pontos pozíciója.
A vizsgálógáz speciális összetétele lehetővé teszi, hogy a legzártabb helyeken is átjusson a csőtörésvizsgálatra használt jelzőgáz, így a vizsgálat során a csőrendszer környezetében végzek gázkoncentrációra irányuló méréseket.
A csőtörés műszeres meghatározása során nyomvonalkereső műszert, továbbá nedvességmeghatározó műszer segítségét is igénybe veszem amennyiben a szivárgás pontosítása azt megkívánná.

Ajánlom a téma főoldalát: Csőtörés bemérés

GYIK:

A műszeres csőtörés bemérés sokkal precízebb megközelítést kínál: különböző akusztikus, hőkép- és gázalapú módszerek kombinációjával bontás nélkül, akár centiméter pontossággal lokalizálható a hiba. Ez jelentős költség- és időmegtakarítást eredményez, valamint kizárja a felesleges szerkezeti bontásokat és az ezzel járó szennyeződést, így hatékonyabb és kíméletesebb megoldást nyújt a „próbáljuk meg és bontsunk” módszerrel szemben.
A rejtett csőtörés jelei közé tartozik a megmagyarázhatatlanul magas vízszámla, fal- vagy padlófelületeken megjelenő nedvesség vagy foltosodás, puffadások, penészesedés, dohos szag, továbbá ha a vízóra forog, miközben minden csap zárva van, vagy halk csobogás hallható. Ilyen esetekben érdemes szakemberhez fordulni, mert a gyors és pontos helymeghatározás megelőzheti a nagyobb károkat és felesleges bontásokat.
A szakemberek több korszerű műszert alkalmaznak: akusztikus érzékelők (hidrofon, földmikrofon), korrelátor, tracer gáz (pl. hidrogén-nitrogén keverék), valamint hőkamera. Az akusztikus eszközök a csőtörés hangját érzékelik, a korrelátor két pont hangjának időzítéséből kiszámítja a hiba helyét, a tracer gáz áthatol a repedésen, a hőkamera pedig a hőmérséklet-különbségen alapuló jeleket mutatja meg, így kombináltan gyors és pontos hibafelderítést tesz lehetővé.
Először felmérik a helyszínt, megkeresik a csövek be- és kimeneti pontjait, majd a megfelelő műszerrel – például akusztikus vagy tracer gázos eszközzel – bemérik a hiba helyét. Ezután pontosan behatárolják a törés helyét, akár méter, de centiméter pontossággal is, még mélyen fekvő csőszakaszok esetén is. A folyamat végén dokumentáció készül, amely alapot ad az informált javítási tervhez, és ha szükséges, a szakember azonnal el is végezheti a javítást.
A modern, precíziós műszerek és tapasztalt szakemberek együtt rendkívül megbízható kimenetelt biztosítanak: a bemérések pontosak, dokumentáltak, ezáltal csökkentik az emberi hibát és a felesleges bontásokat. Emellett sok esetben a biztosítók is elfogadják a műszeres beméréssel készült jelentéseket, így a szolgáltatás nemcsak technikailag hatékonyabb, de biztosítási szempontból is előnyös.

Az akusztikus csőtörés bemérés hogyan segíthet?

Szerző:
Akusztikus mérőműszer
Akusztikus mérőműszer

A csőszivárgások és csőtörések helyének pontos meghatározásához többnyire elengedhetetlen az akusztikus csőtörés bemérés technológiájának alkalmazása. Tulajdonképpen elektroakusztikus vizsgálatról beszélhetünk, hiszen olyan készülék kerül bevetésre, amely elektronikus módon terjeszti ki az emberi fül tapasztalási tartományát.

Miért hívják ultrahangos keresésnek?

AAz akusztikus csőszivárgás meghatározást nevezik ultrahangos csőtörés keresésnek is, mely azonban csak annyiban helyes megnevezés, ha a keresésre alkalmazott készülék olyan technológiai fejlettségi szinten áll, hogy képes azt a frekvenciatartományt is grafikusan megjeleníteni, mely már kívül esik az emberi fül érzékelhetőségi spektrumán. Véleményem szerint ezen funkciónak ugyan sok gyakorlati haszna önmagában nem lenne, hiszen a csőtörések által keltett zajok szinte minden esetben hallási tartományon belül esnek a megfelelő szintű jelerősítést követően is.

A grafikus funkció előnye leginkább akkor mutatkozik meg, ha folyamatos mérés mellett a lehető legalacsonyabb zajszint kijelölésére törekszünk, ugyanis a csőtörés közelében mért zajérték értelemszerűen magasabb állandó szintet fog képviselni , mint a szivárgástól távolabb eső mérési pontokon végzett ellenőrzés.

A mérés tényezői

Az akusztikus bemérés lényege, hogy a szakember azt a vezetékszakaszt határozza meg, ahol a zajok a legerősebben mérhetők. A pontos meghatározást azonban számos tényező befolyásolja: a csőanyag akusztikai jellemzői, a csőhálózat használata, a szél, a rétegek eltérései vagy állandó zajforrások. A fejlettebb műszerek képesek bizonyos frekvenciák kivágására, így még állandó zaj mellett is lehetséges a pontos mérés.

A csőtörés bemérés témáját összefogó pillér oldal: Műszeres csőtörés bemérés

Előkészítő lépések

A mérés előtt tisztázni kell a hibás szakasz nyomvonalát, valamint elkülöníteni azokat a vezetékeket, amelyeket a meghibásodás nem érint. Ide tartozik a nyomásmérés és a szakaszolás, amelyek célja a mérési terület beszűkítése. Ezután következhetnek az akusztikus vizsgálatok, amelyek egyre pontosabb képet adnak a hibáról.

A mérőműszerek szerepe

A mikrofonok fajtái között előfordulnak szúró, tapintó, széltől árnyékolt és még egyéb speciális igényre fejlesztett berendezést is, melyek említést érdemelnek. Az említettek mindegyikében az a közös jellemző, hogy ezeket lehallgatásra, csőlehallgatásra tervezték. Gondolom ezen technikai eszközök sem a polgári életben kezdték meg pályafutásukat.:)

Akusztikus mérőműszer munkában
Akusztikus mérőműszer munkában

Az intelligens megoldás

A lényeg azonban az, hogy az akusztikus csővizsgálatokkal olyan információkhoz juthatunk, amelyek lehetővé teszik azt, hogy a lehető legpontosabban behatárolhassuk azt a területet, ahol a keresendő csőtörés, csőszivárgás fennáll. Ebből pedig logikailag az is következik, hogy nem az erő és kalapács győzedelmeskedik egy csőtörés elhárításánál, hanem az intellektus, vagyis az intelligencia által vezérelt cselekvési és megoldási módozat. A műszeres csőtörés bemérés éppen egy ilyen intelligens megoldás és lehetőség, melynek az akusztikus csővizsgálatok csupán egy részterületét, szegmensét alkotják.

Tartson velem a további műszeres csőszivárgás vizsgálatok ismertetésében is!
Tisztelettel: Dancs Gyula

Elolvasásra ajánlom:

GYIK:

Az akusztikus csőtörés bemérés lehetővé teszi, hogy a szakemberek pontosan meghatározzák a vízszivárgás helyét bontás nélkül. A módszer speciális érzékelőkkel figyeli a csövekben keletkező zajokat, így gyorsan és hatékonyan azonosítható a probléma. Ez nemcsak időt takarít meg, hanem csökkenti a felesleges költségeket is, mivel elkerülhető a falak vagy padlók indokolatlan megbontása.
A technológia lényege, hogy a vízszivárgás sajátos hangmintát generál, amelyet érzékeny mikrofonok rögzítenek. Ezek az eszközök képesek kiszűrni a környezeti zajokat, és pontosan meghatározni, hol keletkezik a rendellenes hang. A szakember így célzottan tud beavatkozni, anélkül hogy felesleges bontási munkát végezne, ami jelentős költségmegtakarítást eredményez.
Az akusztikus bemérés egyik legnagyobb előnye, hogy nem igényel nagymértékű bontást, így sokkal kíméletesebb az ingatlan szerkezetére. Emellett gyorsabb és pontosabb eredményt ad, mint a hagyományos próbálgatásos módszerek. A tulajdonos számára ez kevesebb kellemetlenséget, rövidebb javítási időt és alacsonyabb költségeket jelent, miközben a probléma megoldása megbízhatóbb.
A módszer különösen hasznos, ha a csőtörés helye nem látható, például falak vagy padlók alatt. Akkor is ajánlott, ha a vízszámla hirtelen megemelkedik, vagy nedves foltok jelennek meg anélkül, hogy a forrás egyértelmű lenne. Az akusztikus bemérés gyorsan tisztázza a helyzetet, így a javítás célzottan és hatékonyan elvégezhető.
Mivel a bemérés pontosan meghatározza a hiba helyét, elkerülhető a felesleges bontás és javítás. Ez jelentős költségcsökkentést eredményez, hiszen csak a valóban érintett területet kell helyreállítani. Emellett a gyors diagnózis miatt a vízveszteség is minimalizálható, ami hosszú távon további megtakarítást jelent a háztartás számára.

Csőszivárgás keresés fűtési rendszeren, ötrétegű csővezeték meghibásodása

Szerző:

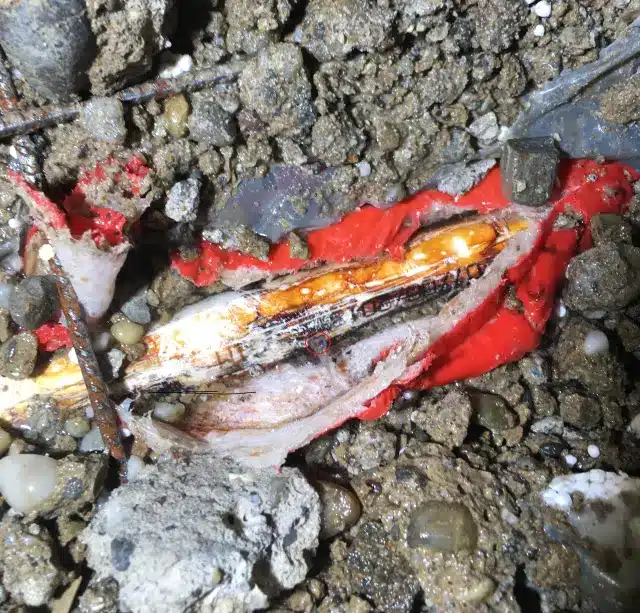

Hibás ötrétegű csővezeték
Hibás ötrétegű csővezeték

Az ötrétegű csővezeték – mire jó, mire nem

A jelenleg kivitelezésre kerülő és modern, korszerűnek tartott csővezetékrendszerek szinte kizárólag ötrétegű csővezetékkel kerülnek kiszerelésre. Ezen hálózatokra jellemző, hogy a leágazások és kötések egy speciális presszelési technológiával készülnek, erre a célra fejlesztett eszközökkel, idomokkal és a szakszerű kivitelezést támogató kiegészítőkkel.

Ezen technológia a vízvezeték rendszerek és fűtési hálózatok építésében több mint 20 éve elérhető, így lassan megmutatkoznak azok a hátrányos jellemzők, melyek később csőtöréshez, csőszivárgáshoz, meghibásodáshoz vezetnek.

Esettanulmány egy fűtési rendszer árnyékából

Példaként egy 15 éve épült fűtési rendszert mutatok be, melyben a radiátor előtti 20mm-es gerincvezetéken történt meghibásodás, vagyis kilyukadt, felhasadt a csővezeték oldala. Fontos megjegyeznem, hogy a vágásszerű repedés üzemszerű használatban keletkezett, sem túlfűtésnek (forralás), sem pedig fagyveszélynek nem volt kitéve a hálózat. Egyszerűen olyan elsőgenerációs ötrétegű csővezeték került beépítésre, mely nem volt képes középtávon elviselni a max. 2 bar üzemi nyomást és a kondenzációs kazánon precízen beállított 50 celsius körüli hőmérséklet tartományt, ami pedig abszolút ideális működési beállítás egy radiátoros rendszer esetében.

Diagnosztika a javából

Ezen a fűtési rendszeren ez volt a második eset, hogy meghibásodott.
Mindkét üzemzavart követően precíz csőtörés bemérést eszközöltem, melyben akusztikus mérések, hőkamerás vizsgálatok, jelzőgázos keresés és egyéb kiegészítő varázslatok lettek megvalósítva.

Az első esetben egy 16mm-es csövön történt szűk hajlítás repedt el hosszában, mely egyáltalán nem ritka olyan esetekben ahol a szerelő nem használ hajlítórugót, vagy nem megfelelő a csővezeték minősége. Esetünkben sajnos bebizonyosodott, hogy nem a hajlítás volt szakszerűtlenül kivitelezve, hanem a beépített csővezeték az, mely minőségileg nem felel meg még a kíméletes fűtési igénybevételnek sem. Tapasztalatom szerint a csővezetékek minőségi problémái inkább a 15-20 éves rendszereket érinti, melynek okát  vélhetően a kezdeti gyártástechnológiában kell keresni.

Széltében, hosszában reped a csővezeték

Nyilvánvaló, hogy az üzemben eltöltött idő és igénybevétel, a csővezeték gyártója és még számos egyéb tényezőt is meg kellene vizsgálnunk, hogy megállapítsuk, hogy mi is lehet az oka egy csővezeték hosszirányú kilyukadásának. Az ötrétegű hálózatok szivárgásai  azonban inkább a csatlakozóknál, idomoknál jellemzők, melynek hátterében szintén meghúzódhat anyaghiba, netán szerelési hiányosság ugyanúgy. Ne felejtsük el, hogy minden csőhálózat csupán abban a tartományban üzemeltethető, melyre készült, melyre a gyártó tesztelte.

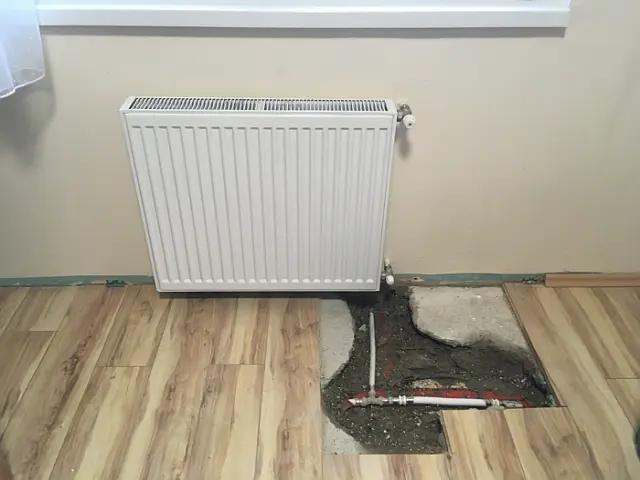

Javítás után
Javítás után

Ennél a technológiánál a 10 bar üzemi nyomás és a 95 Celsius hőmérséklet a maximum érték, melynek kitehető a csőhálózat. Gyakorlatban érdemes  5 bar és 70 celsius felső érték alatt tartani az üzemi feltételeket, nagyjából ugyanabból a meggondolásból amiért az egészségmegőrzés érdekében a vérnyomást kontrolláljuk.  Magam részéről az ötrétegű csővezetéket nem ajánlom vegyestüzelésű kazánhoz, vízteres kályhához és kandallóhoz, ha nem biztosítható a rendszer megfelelő védelme. Ezt a védelmet jelentheti hőcserélő, nyitott tágulási tartály, ill. számos olyan kivitelezési módozat és szerelvény létezik, mely akkor is megvédi a hálózatot a túlzott hő ill. nyomásterheléstől, ha az üzemeltetésben valamilyen nem várt műszaki meghibásodás áll be.

A csőtörés előlem nem bújhat el

Természetesen szinte minden csőtörés megtalálható műszeres csőtörés beméréssel, majd pedig az javítható is minimális bontási beavatkozással, kivéve azt a két-három esetet, melyet már említettem.  A nyomástúllépést  és szélsőséges hőterhelést (fagyás, forralás) mindenképpen el kell kerülnünk, mert ilyen esetekben olyan károsodásokat szenved és szenvedhet el a hálózatunk, hogy az akár a teljes csőrendszer megsemmisülését eredményezheti.

A csőtörés bemérés témáját összefogó pillér oldal: Műszeres csőtörés bemérés

Még időben hívjon!
Munkám jellemzői: szakszerű munkavégzés, korszerű eszközpark, bőséges referencia, garancia a tevékenységemre.

+36 20 429 6622

GYIK:

Az ötrétegű csövek tartósnak számítanak, de a gyártási hibák, a nem megfelelő szerelés vagy a hosszú távú hőterhelés miatt idővel meghibásodhatnak. A csőben kialakuló mikrorepedések lassan vízszivárgást okozhatnak, amely kezdetben alig észrevehető. Ha a rendszerben nyomáscsökkenés vagy nedves foltok jelennek meg, az gyakran a cső anyagának sérülésére utal, amit mielőbb szakembernek kell ellenőriznie.
A rejtett szivárgásokat sokszor nehéz azonnal felismerni, de vannak árulkodó jelek. Ilyen lehet a fűtési rendszer nyomásának folyamatos csökkenése, a radiátorok részleges kihűlése vagy a padlóburkolat alatt megjelenő nedvesség. Gyakran a falon vagy mennyezeten látható vízfoltok is figyelmeztetnek. Ha ezek közül bármelyik tapasztalható, érdemes mielőbb szakemberhez fordulni.
A szivárgáskereséshez speciális eszközöket használnak, amelyek képesek a víz útját és a hibás pontot pontosan meghatározni. Gyakori módszer a hőkamerás vizsgálat, amely a hőmérséklet-különbségeket mutatja meg. Emellett akusztikus mérőműszerek is segíthetnek, amelyek a víz áramlásának zaját érzékelik. Ezekkel a technológiákkal bontás nélkül is megállapítható a hiba helye.
A szivárgás hosszabb távon komoly károkat okozhat az épület szerkezetében és a fűtési rendszerben. A nedvesség penészesedést, burkolatkárosodást és hőveszteséget eredményezhet. Ha a probléma nincs időben kezelve, a javítás költségei sokszorosára nőhetnek. Ezért minden gyanús jel esetén célszerű azonnal szakembert hívni, hogy a hiba mielőbb megszüntethető legyen.
A javítás módja a hiba mértékétől függ. Kisebb repedések esetén a hibás szakasz cseréje elegendő lehet, míg nagyobb károsodásnál teljes csőszakaszokat kell kicserélni. A modern technológiák lehetővé teszik a pontos helyreállítást anélkül, hogy az egész rendszert bontani kellene. A szakszerű javítás biztosítja, hogy a fűtési rendszer ismét megbízhatóan működjön.

A műszeres csőtörés bemérés szakszavai

Szerző:
Számítógépes kollerátor rendszer
Számítógépes korrelátor rendszer

Az elázott falak, a felpúposodott parketta vagy a megmagyarázhatatlanul magas vízdíj mindannyiunk rémálma. A csőtörés felismerése és bemérése kulcsfontosságú, de sokak számára a folyamat és a hozzá kapcsolódó szakszavak ismeretlenek. Ez a cikk segít eligazodni a műszeres csőtörés bemérés világában, és bemutatja azokat a kifejezéseket, amelyekkel a szakemberek dolgoznak. Célunk, hogy Ön, mint tulajdonos vagy gondnok, jobban megértse a folyamatot, és felkészültebben tudjon kommunikálni a szakemberrel.

Akusztikus bemérés

A csőtörés bemérésének egyik legelterjedtebb módszere az akusztikus technológia. Ennek lényege, hogy a víz nyomása alatt keletkező szivárgás hangját érzékelik és elemzik a szakemberek.

Olvass tovább

Milyen meghibásodások tárhatóak fel műszeres csőtöréskereséssel?

Szerző:
SEBA korrelátor műszer a csőtörés helyszínének megállapításához.
SEBA korrelátor – egy a műszerek közül

Röviden megválaszolva: műszeres csötörésbeméréssel mindennemű rejtett épületgépeszeti meghibásodás feltárható.
Természetesen a műszeres szivárgáskeresések főképpen vízvezetékek és szennyvízvezetékek rejtett meghibásodásainak feltárását szolgálják, de a vizsgálatok során mintegy másodlagos hozadékként az összes épületgépészeti hiányosság és meghibásodás feltárulkozik.. Ez annak köszönhető, hogy a hibafeltárás során olyan átfogó és komplex vizsgálat sorozat  kerül kivitelezésre, mely kiterjed  minden épületgépészeti tárgyra, elemre.

A rejtett meghibásodáson kívül előkerülnek az elromlott elzárók, elöregedett szerelvények és csővezetékek, szivárgó wc tartályok, hibás flexibilis csövek, működésképtelen automata légtelenítők, zajos keringető szivattyúk, nem megfelelő működésű tágulási tartályok, rosszul működő nyomáscsökkentők és biztonságiszelepek…..stb, stb.

Nem egyetlen műszer végzi a vizsgálatot

Érdemes megjegyezni, hogy a műszeres csőtöréskeresés során nem egyetlen mérőeszköz kerül bevetésre!, hanem párhuzamosan több mérés és mérőműszer kerül alkalmazásra, méghozzá annak érdekében, hogy a lehető legpontosabb hibameghatározás szülessen.
A pontosság a kulcsszó!
A hibamegállapítás pontosságát két lényegi összetevő biztosítja. Az egyik a  szakmai felkészültség, a másik pedig a megfelelő műszerek megléte, ill. a csőtörés kereső műszerek professzionális szintű alkalmazási ismerete.

Milyen meghibásodások vizsgálhatóak műszerek segítségével?

– Mindennemű falvizesedés és födémnedvesedés, beázás, leázás, rejtélyes vizesedési foltok megjelenése, azok eredetének tisztázása.  A vizsgálatok elvégzésével az is igazolható, hogy a megjelent nedvesedést épületgépészeti meghibásodás vagy vízszigetelési hiányosság okozza.

Kezdjük a műszeres csőtörés beméréssel

Külön emeljük ki, hogy a vízszigetelési hányosságok feltárását műszeres csötöréskereséssel szükséges kezdeni, hiszen nem is biztos, hogy talajnedvesség áll a felület nedvesedés hátterében- lehetséges, hogy csőtörés, csőszivárgás okozza a kellemetlen falnyirkosodást.  A csőtörés beméréssel tehát lehetőségünk van elkerülni a feleslegesen megrendelt utólagos falszigetelést, mely nem csak igen költséges eljárás, de sok esetben elkerülhető is a valós hibaforrás feltárásával.

Mi az oka a használaton kívül tapasztalható vízmérőóra mozgásának (mérésének)?

Hol található a csőtörés, ill. mi annak a pontos lokalitása?  A csőtörésbeméréssel tisztázható minden belső és külső csőhálózaton található meghibásodás, ill.  megállapítható annak pontos elhelyezkedése.
Fontos megjegyezni, hogy a feltárt hibákat magunk, a csőtörésdetektívek hárítjuk el, nem engedve meg magunknak a legkisebb mérési pontatlanságot sem. A legkisebb mérési pontatlanság sem engedhető meg , ugyanis az felesleges bontási munkát eredményez, mely értelemszerűen költségvonzattal jár együtt.

A csötörés helyének a pontosságát és a feltárás mértékét addig minimalizáljuk, melyet az adott feltételrendszer megenged, mely az adott keresési környezetben a pontosságban elérhető maximalizált eredmény.

A keresésre fordított idővel sosem spórolunk, – legfontosabb, hogy tűpontos mérést realizáljunk

Minden csőtörésvizsgálatról szakszerű mérési jegyzőkönyvet biztosítunk, mellyel segítjük a biztosítótársasággal való zökkenőmentes és teljeskörű elszámolást. Olyan díjtételeket alkalmazunk, melyeket a biztosítótársaságok 100%-ban elfogadnak és kifizetnek, vagyis rendkívül kedvezőnek számítanak ebben a szegmensben.

A telefonos hiba egyeztetés során pontosan tájékoztatjuk, hogy mekkora összegbe kerül szolgáltatásunk igénybevétele, melytől semmilyen körülmények között nem térünk el. Akkor sem fizet magasabb szolgáltatási díjat, ha a hibakeresés, hibafeltárás az egész munkanap ráfordítását igényli. Természetesen, ha rövid idő alatt kerül lokalizálásra a csőtörés, akkor is az előre egyeztetett összeggel szükséges számolnia, hiszen Ön a pontos csőtörés meghatározásért fizet, nem pedig az Önnél eltöltött idő kerül kiszámlázásra. A pontos hibameghatározás pedig a takarékoskodás szinonímája, mert a beméréssel megmenthető burkolatfelületek értéke mindig többszöröse a hibameghatározásra fordított összegnél.

Egyszerűen ez a tapasztalat, ez a gyakorlat, ezért ragaszkodnak a biztosító cégek is mindig a szakszerű csőtörés vizsgálathoz. A csötörésvizsgálatról és javításról tételesen kiállított  számlát biztosítunk Önnek, mely megfelel a biztosítók által támasztott követelményeknek, kritériumoknak. A javítás minden mozzanatát fotókkal dokumentáljuk. feltárástól a helyreállításig. A helyreállításhoz megfelelő szakmai felkészültséggel és referenciákkal rendelkező szakembert is tudunk biztosítani, ajánlani.

Miért jelenik meg a víz bizonyos szerelvények használatát követően?

Pl. A mosógép használata után miért jelenik meg a plafonon a nedvesség, hol hibásodott meg a lefolyóvezeték?
Száloptikás lefolyókameráink HD minőségben képesek levizsgálni a szennyvízvezetékeket, ill. azok nyomvonalmeghatározására is van lehetőségünk.

Hol futnak a falban, padlóban vagy földalatt víz netán szennyvízvezetékek, mi annak a nyomvonala, milyen mélyen helyezkednek el azok?

Berendezéseinkkel szennyvíz, vízcsövek, fűtési vezetékek nyomvonalmeghatározását is képesek vagyunk elvégezni, megspórolva ezzel a felesleges ásásokat, véséseket, ill. a vaktában végzett feltárások által okozott károkat.

Miért veszíti el a zártrendszerű központifűtés az üzemi nyomását?

Miért veszíti el a radiátoros vagy a padlófűtéses hálózat a nyomását?  Műszeres csőtörésbeméréssel nem csak padlófűtés, radiátoros fűtés szivárgásait vagyunk képesek lokalizálni, hanem annak keringési és egyéb működési hiányosságának felfedésében is segítünk Önnek. (pl. cirkulációs problémák felderítése)

Miért emelkedett meg a vízszámlám indokolatlanul, mi az oka a megemelkedett vízfogyasztásomnak?

Csötörésbemérési műszereink segítségével tisztázzuk, hogy mi áll a megemelkedett vízfogyasztás hátterében, ill. megszüntetjük azt az okot, mely a meghibásodás hátterében áll. Lehetőségünk van illegális vízfogyasztási helyek felderítésére, rejtett csatlakozás pontok felkutatására is.

Hol hibásodott meg az automata öntözőrendszer?

Eszközparkunk alkalmas automata öntözőrendszerek meghibásodásainak feltárására, szivárgó vezetékeinek és szerelvényeinek hibameghatározására.
A műszeres csötörésbemérés olyan széles spektrumon alkalmazható az épületgépészeti hibák feltárására, hogy azok tételes felsorolása szinte  lehetetlen feladat.

Kiragadott példáink azonban vélhetően elegendőnek bizonyultak ahhoz , hogy betekintést engedjünk tevékenységünk lényegébe, esszenciájába.

A későbbiekben arra teszünk kísérletet, hogy egy-egy specifikus csőtöréskeresési eszközt és módszert is részletesen bemutassunk Önnek, törekedve azok egyszerű és érthető leírására, ismertetésére.

A témát tovább szélesítő írásokból:

Műszeres csőtörés bemérés – a téma pillér oldala.

És ahol hivatkoztak rám, Dancs Gyulára: A szolgáltatói tapasztalat értéke

GYIK:

Milyen rejtett hibák tárhatók fel műszeres csőtöréskereséssel?
A műszeres csőtöréskeresés nem csupán a szivárgó vízvezetékek és szennyvízcsövek pontos helyét deríti fel, hanem számos kapcsolódó épületgépészeti problémát is láthatóvá tesz. Gyakran napvilágra kerülnek elöregedett csőszakaszok, hibás elzárók és szerelvények, szivárgó WC-tartályok, sérült flexibilis bekötések, működésképtelen automata légtelenítők, zajos keringetőszivattyúk, rosszul beállított nyomáscsökkentők és biztonsági szelepek, illetve elégtelen tágulási tartályok. A cél a tűpontos azonosítás minimális bontással, ami időt és helyreállítási költséget takarít meg, és a biztosítói ügyintézést is könnyíti.
Miért nem elég egyetlen műszer – miért kombinálnak több vizsgálati módszert?
A csőtörés felderítésének kulcsa a pontosság: a különböző csőanyagok, rétegrendek és környezeti zajok eltérő módon „viselkednek”. Ezért a szakemberek párhuzamosan több műszert és eljárást vetnek be, hogy megerősítsék egymás eredményeit. A szakmai rutin és a korszerű eszközpark együtt ad megbízható képet: az akusztikus, korrelációs, nyomvonal- és kamerás vizsgálatok kombinálva pontosabban lokalizálnak, miközben a bontás mértéke a lehető legalacsonyabb marad. Így csökken a tévedés esélye, és elkerülhető a felesleges feltárás.
Hogyan különíthető el a csőtörés a vízszigetelési hibától falnedvesedés esetén?
A fal- és födémnedvesedés forrása lehet csőtörés, de akár hiányos vízszigetelés is. A helyes sorrend a műszeres vizsgálat: először kizárják vagy igazolják a rejtett épületgépészeti hibát. Ha a mérések szerint nincs szivárgás, nagy valószínűséggel szigetelési probléma okozza a foltokat. Ezzel megelőzhető a drága, mégis felesleges utólagos falszigetelés megrendelése. A cél, hogy okot ne tünetet kezeljünk: a műszerek objektív jelek alapján döntenek, és a beavatkozás csak ott történik, ahol valóban szükséges.
Mit jelez a vízóra mozgása használaton kívül, és miként található meg a hiba?
Ha a vízóra akkor is pörög, amikor minden csap el van zárva, az tipikusan rejtett szivárgásra utal. A műszeres bemérés ilyenkor a belső és külső hálózatot egyaránt ellenőrzi, és a szivárgás helyét tűpontosan lokalizálja. A precíz meghatározás csökkenti a bontandó felületet, így kevesebb a kár és a helyreállítási költség. A folyamat végén részletes mérési jegyzőkönyv készül, amely a biztosítói elszámolást is támogatja. A díj előre egyeztetett, az ügyfél a pontos hibaazonosításért fizet, nem az eltöltött időért.
Milyen rendszereknél hasznos még a bemérés (fűtés, lefolyó, nyomvonal, öntözés)?
A módszer nemcsak ivóvíz-hálózatnál alkalmazható. Kamerás ellenőrzéssel vizsgálhatók a szennyvízvezetékek és a lefolyók, feltérképezhető a csövek nyomvonala falban, aljzatban vagy a kert alatt. Zártrendszerű fűtésnél feltárhatók a nyomásvesztést okozó szivárgások és keringési problémák, padlófűtésnél minimalizálható a burkolatbontás. Automata öntözőrendszereknél is kimutathatók a rejtett szivárgások és hibás szerelvények. Az eszközpark széles spektrumon ad megbízható diagnózist, célzott javítást téve lehetővé.

KPE csővezeték rendszerek meghibásodásai, hibáinak műszeres hibafeltárása

Szerző:
KPE idomok.

Mik azok a kemény polietilén csővezetékek?

A KPE azaz kemény polietilén csővezetékek megjelenése és használata az épületgépészetben komoly változást eredményezett az addig alkalmazott horganyzott acél csövekre építkező technológiákhoz  képest. Jelen keretek között csak a vízvezetékekkel fogunk foglalkozni, ugyanis ez kapcsolódik szorosan munkámmal, vagyis a műszeres csőtörés bemérés praxisával.

A műanyagok használata minden életterületre betört az életünkbe, ezáltal használatuk teret nyert az épületgépészetben is. Ennek fő oka, hogy a KPE csőrendszerek egyszerű, valamint gyors telepítést  és kivitelezést kínáltak, emellet pedig gazdaságossági szempontból is kedvező arculatot mutatnak fel. Legelőnyösebb tulajdonsága pedig az, hogy ellenáll a talajeróziónak, így biztonságos és időtálló vízhálózatok építését tette lehetővé.

Munkám során a kiszolgálás pillérei: szakszerű munkavégzés, korszerű eszközpark, fix árak, bőséges referencia, garancia. Hívjon, ha szükség van a munkámra: +36 20 429 6622

Műanyagcsöves meghibásodások és csőtörések

A KPE csőrendszereknek azonban néhány kedvezőtlen tulajdonsága is Idővel megmutatkozott, melyek elsősorban nem  a technológia hiányosságára vezethetőek vissza, – sokkal inkább anyagválasztási és szerelési hiányosságok állnak a műanyagcsöves meghibásodások és csőtörések hátterében.

A teljesség igénye nélkül kiválasztottam azokat a vezető meghibásodási okokat, melyekkel munkám során ismétlődően találkoztam.

Tekintsük át ezeket amolyan felsorolás jelleggel:

  • használat igényeihez nem illeszkedő csővezeték használat, elhibázott fitting és kiegészítők alkalmazása
  • alacsonyabb üzemi nyomásra tervezett KPE ivóvízvezeték használata, netán ivóvízvezeték helyett mezőgazdasági csővezeték telepítése
  • telepítéshez használt idomok és fittingek nem megfelelő minőségi jellemzői, ismeretlen gyártók termékeinek felhasználása

kivitelezési hiányosságok:

  • célszerszámok használatának hiánya ( csővágó olló és sorjázó szerszám hiánya)
  • csőhegesztésnél elkövetett szerelési, technológiai hiba
  • felesleges kötések alkalmazása
  • nem megfelelő nyomvonal kiválasztás, földmunka végzése során elkövetett tévesztés, kivitelezésnél elkövetett mechanikai sérülés okozása
  • fagyhatár figyelmen kívül hagyása
  • KPE idomok nem megfelelő erővel történő meghúzása, alkatrészeinek téves összeszerelése, tömítőgyűrűk szilikon nélküli illesztése

Összegezve megállapítható, hogy a KPE rendszerek rendkívül megbízhatóan képesek ellátni feladatukat, ha betartjuk azokat a kívánalmakat, melyek telepítésükhöz mintegy elengedhetetlenek.
Ezek közül a legfontosabb, hogy ne használjunk semmilyen kötést, idomot, toldást a földben történő telepítésnél! így elkerülhetjük, hogy csőszivárgás vagy csőtörés alakuljon ki az alkalmazott toldásnál.

Ne feledjük, hogy a csatlakozásunk tömítettségét egy filléres gumigyűrű adja, mely a csőfal külső része és az idom belső fala közé feszülve zárja le a víz útját. Amennyiben ez a gumigyűrű elveszti rugalmasságát, úgy előbb utóbb csőszivárgást, csőtörést okoz.
A KPE műanyag alkatrészei is elveszíthetik kezdeti minőségi jellemzőiket, így azok szintén csőtörések okozói lehetnek.

A CU idomok használata sem nyújt erre megnyugtató megoldást, ugyanis tapasztalatom szerint ezek viszont nem állnak tökéletesen ellent a talajeróziónak. A földben lévő növények terjeszkedő gyökerei szintén komoly csőtörések okozói lehetnek, hiszen olyan erőhatásoknak teszik ki az idomokat, melyeket azok nem képesek kompenzálni.

Kötés nélküli vízrendszer – megoldható?

Javasolt tehát olyan vízrendszert telepíteni, melyben nincs kötés, nincs idom! Ezt úgy lehet kivitelezni, hogy a házunk vízellátását külön választjuk a locsolórendszertől, – ezek közösítését és ürítési lehetőségét a vízaknában alakítjuk ki. Vagyis egy munkagödörbe telepítjük a párhuzamosan futó két KPE vezetéket.

Egy területen lévő épületeknél szintén annyi gerincvezetéket telepítsünk, ahány különálló épület vízellátását kell biztosítanunk.  Ugyan ezen megoldás minimális plusz költséget jelent a kivitelezésnél,  üzembiztonságban azonban garantáltan meghálálja előre látásunkat, mely így csőtörésmentes rendszert eredményez . Ahol azonban KPE kötést alkalmazunk, ott annak pontos elhelyezkedését mindenképpen dokumentáljuk, feltétlenül jegyezzük meg annak pontos lokalitását.

Érdemes a gerincvezeték nyomvonalát is lejegyezni, ugyanis annak utólagos műszeres nyomvonalkeresése egyrészt időigényes, másrészt pedig költségvonzattal jár egy csőtörés műszeres meghatározása során.
Gondoljunk mindig a megbízható elzárási és szakaszolási lehetőségekre is, mert az előrelátó és szakszerű kivitelezés mindig visszaigazolja elsőségét a hanyagul összecsapott rendszerekhez képest.

Ebből pedig az következik, hogy érdemes a kivitelezéshez olyan szakembert választani, aki birtokolja azt a szakmai felkészültséget, mely az elvégzendő feladat szakszerű elvégzéséhez szükséges.

Ajánlom a téma főoldalát: Műszeres csőtörés bemérés

Elolvasásra ajánlom még:

GYIK:

Miért okozhat gyakori problémát a KPE csőrendszer?
A KPE csőhálózatok ugyan rugalmasak és jól terhelhetők, de bizonyos esetekben hajlamosak a mechanikai sérülésekre.
A helytelen kivitelezés, a túlzott hajlítás vagy a földmozgás következtében könnyen kialakulhatnak repedések, szivárgások.
Ráadásul sokszor nem láthatók kívülről, így rejtetten okoznak vízveszteséget és anyagi kárt.
Hogyan segít a műszeres hibafeltárás a szivárgások pontos beazonosításában?
A műszeres hibakeresés során speciális eszközöket alkalmaznak, amelyek képesek zaj- vagy nyomásváltozás alapján feltérképezni a hiba pontos helyét.
Ez a módszer lehetővé teszi a falbontás nélküli diagnosztikát, így gyorsabb, költséghatékonyabb megoldást kínál, különösen rejtett szivárgások esetén.
Hatékonysága jelentősen csökkenti a javítási időt.
Mikor érdemes szakembert hívni KPE csőhálózati hiba esetén?
Ha nyomáscsökkenést, váratlan vízszámlanövekedést vagy nedvesedő falakat észlelünk, azonnal érdemes szakértőt hívni.
A KPE rendszer hibái gyakran nem láthatók szabad szemmel, így laikus eszközökkel nehéz a feltárás.
Egy profi szerelő megfelelő műszerekkel gyorsan és célzottan képes megoldani a problémát.

Műszeres csőtörés bemérés 3. – Jelzőgázos bemérés

Szerző:

Jelzőgázos csőtörés bemérés

Jelzőgázos rendszer a műszeres csőtörés bemérés során
Jelzőgázos rendszer

Még időben hívjon!
Munkám jellemzői: szakszerű munkavégzés, korszerű eszközpark, bőséges referencia, garancia a tevékenységemre.+36 20 429 6622

Szivárgáskeresés, csőtörés lokalizálás jelzőgáz segítségével

Ez a csőtörés keresési módozat igen pontos hibahelymeghatározást tesz lehetővé – feltéve, hogy az adott csőtörés alkalmas a jelzőgázos technológiával történő beméréséhez.
Több esetben hangsúlyoztam már, hogy a csőtörés bemérési tecnhológiák és eszközök önállóan szinte sosem  alkalmazhatóak a gépészeti hibák pontos meghatározására, mert mindegyik eszköz specifikus alkalmazásra tervezett, magyarul: csupán részfeladat kiszolgálására szánt.

Így van ez a jelzőgázos csőtörés bevizsgáló eszközzel is, hiszen pl. szakszerű nyomáspróba nélkül alkalmazhatatlan a bemérés ezen típusa.
A nyomáspróba kritériumait most nem fogjuk taglalni, legyen elég annyi, hogy a jelzőgázos csőtörés bemérés elengedhetetlen bázisát képezi.
A nyomvonal ismerete szintén ilyen elengedhetetlen fundamentum, hogy egyáltalán értelme legyen a csőtörés, csőszivárgás jelzőgázzal történő bemérésének, mert hiába keressük a jelzőgáz jelenlétét, ha nem érintjük azt a területet ahol a gáz érintkezik a környezetével.

A jelzőgázos csőtörés bemérés lényegéről

A szivárgó csővezeték egy lehetséges csatlakozási pontján hidrogén, nitrogén keveréket juttatunk a vezetékbe, majd a hidrogén jelenlétét egy igen kifinomult és nagyérzékenységű műszer segítségével felfedjük.
A nitrogén semlegessége okán csupán hordozói szerepet tölt be a gáz összetételének egészére nézve, vagyis a nitrogén 90%- nál nagyobb a százalékban található a csőtörés bemérésre használt gázkeverékben. A gázkeverék ellenőrzött és ipari körülmények között kerül előállításra, hiszen a hidrogén igen robbanásveszélyes gáz hírében áll, nem alkalmazható csak olyan koncentrációban, mely mélyen alulmúlja a gyúlékonyság feltételeit.

Gyors matematika: A hidrogén legfeljebb 10%- ban található az alkalmazott gázelegyben.  A gyakorlatban csőtörés keresésre inkább az 5% hidrogén tartalmú jelzőgáz kerül bevetésre. A csőtörés felderítésére szánt jelzőgáz ipari gáznak minősül, csupán a piacvezető gázforgalmazók tartják termékpalettájukon – igazodva a speciális alkalmazási terület kívánalmaihoz. A szakszerűen és legalkalmasabb ponton bejuttatott gáz a csőszivárgási helyén kilép, majd ahol legmagasabb koncentrációban mérhető a jelzőgáz jelenléte – annak közvetlen környezetében található a csővezeték meghibásodása.

Műszeres csőtörés bemérés: amikor másfajta csőtörés, csőszivárgás felderítés ajánlott

A jelzőgázos csőtörés bemérés nem vagy korlátozottan alkalmazható az oldalfalakban, gipszkartonfalakban elhelyezett vezetékekben fennálló csőtörések bemérésére, mert a hidrogén felfelé törekszik, s amennyiben egyáltalán valahol is mérhetővé válik a gáz jelenléte – annak pontossága erősen megkérdőjelezhető. Praxisom során többször is találkoztam olyan ötrétegű és rézcsöves kialakítású fűtési rendszerrel, mely működés közben elveszítette 1,5 bar üzemi nyomását, ellenben álladó hőmérsékleten a jelzőgázt 4 bar nyomás mellett is stabilan, tömör módon megtartotta anélkül, hogy az kilépett volna a szivárgás helyén.

Nyilvánvaló, hogy ebben az esetben a szivárgás mindig kapcsolódott a hőtágulással, vagyis hő dilatáció is hozzájárult a fűtési rendszer vízvesztéséhez. Ilyen estben még a  csúcstechnológia is csődöt mond, hiszen egyszerre a változó hőmérsékleti viszonyokat és a gáz jelenlétét nem tudjuk biztosítani, mert egyszerűen ez nem lehetséges.  Egy gyakorlott szakembernek tudnia kell, hogy mi az az alkalmazási spektrum, melyben az általa választott szivárgáskeresési technológia nagy hatékonysággal bevethető.

Csőtörés, csőszivárgás mérése és a szakember

A mérés során a szakembernek számításba kell vennie az aljzat rétegrendjét is, mert bizonyos szerelési és szigetelési módozatok ellehetetlenítik a csőszivárgás ezen eljárással történő lokalizálását.
A padlófűtések szigetelése alatt elhelyezett csövek és kötéseik szivárgásánál például csak korlátokozottan, vagy egyáltalán nem lehetséges a jelzőgázzal való szivárgás bemérés- ugyanis a szigetelés eltereli, elvezeti a jelzőgázt, lehetelenné téve a helyes diagnózis felállítását. Természetesen hosszan tudnám még sorolni, hogy mikor és miért nem alkalmazható a jelzőgázos csőtörés bemérési rendszer- azonban célom csupán a vizsgálat érintőleges bemutatása, kiegészítve egy-egy jól választott szemléltető példával.

A csőtörés bemérés témáját összefogó oldal: Csőtörés bemérés

Összegezve

A jelzőgázos csőtörés bemérés igen pontos csőszivárgás lokalizálási lehetőség, mely főképpen földben és aljzatban lévő vezetékeken fennálló meghibásodások felderítésére alkalmas.  A meghibásodott csővezeték nyomvonalának ismerete mindenképpen szükséges, s ezen megállapítás minden szivárgáskeresési módozatra kiterjeszthető.
A nyomvonal meghatározás ismertetése azonban jelen szűkre szabott keretein belül nem lehetséges, s nem is célom ezt pillanatnyilag megtenni.
A későbbiekben természetesen bepótolom az ezirányban fennálló tartozásom, s külön fejezetet szánok a nyomvonalkeresés rejtelmeinek.
Köszönöm, hogy Látogatója volt az oldalamnak.

Üdvözlettel: Dancs Gyula
***
Korábban a témában:

GYIK:

A műszeres csőtörés bemérés célja, hogy pontosan meghatározza a szivárgás helyét anélkül, hogy felesleges bontásra lenne szükség. Modern eszközök, mint a hőkamerák és akusztikus műszerek, gyorsan és hatékonyan lokalizálják a problémát. Ezáltal a javítás célzottan történhet, ami időt és költséget takarít meg. A módszer megbízható és kíméletes megoldást nyújt a rejtett hibák feltárására.
Csőtörésre utalhat a falak nedvesedése, a festék vagy vakolat felválása, illetve a padló alatt megjelenő vízfoltok. A vízszámla hirtelen emelkedése vagy a vízóra mozgása lezárt csapok mellett szintén árulkodó jel. Ezek a tünetek gyakran lassan alakulnak ki, ezért fontos időben felismerni őket. A gyors reagálás segít megelőzni a nagyobb károkat és költségeket.
A szakemberek speciális műszerekkel dolgoznak, amelyek pontos eredményt adnak. Egy laikus számára nehéz észlelni a rejtett szivárgásokat, míg a profi eszközök bontás nélkül feltárják a problémát. A szakértői beavatkozás gyorsabb és költséghatékonyabb, hiszen elkerülhető a felesleges javítás. Így a hiba pontosan lokalizálható, és a helyreállítás célzottan történhet.
A vizsgálat során hőkamerát, akusztikus hallgatókat és endoszkópos kamerát használnak. A hőkamera érzékeli a hőmérséklet-különbségeket, az akusztikus eszközök a víz áramlását, míg az endoszkóp betekintést nyújt a falak mögé. Ezek kombinált alkalmazása pontos képet ad a probléma helyéről. A modern technológiák gyors és megbízható eredményt biztosítanak.
A műszeres bemérés legnagyobb előnye, hogy elkerülhető a felesleges bontás és a magas költségek. A pontos lokalizálásnak köszönhetően a javítás célzottan történik, így kevesebb időt vesz igénybe. Emellett a módszer megbízhatóbb, mint a hagyományos próbálgatásos megoldások. A modern technológia segítségével a hibák gyorsan és hatékonyan feltárhatók.

Műszeres csőtörés bemérés 2.

Szerző:

Csőtörés bemérés: szivárgáskeresés számítógépes korrelációs műszerrel

A csőtörésbemérés egyik legkorszerűbb berendezéséről beszélünk, mely tulajdonképpen az akusztikus mérőműszerek csúcskategóriájában képviselteti magát.
A berendezés elsőségét – már amennyiben egyáltalán kiemelhető a többi csőszivárgás kereső műszerek csoportjából – annak köszönheti, hogy csőtörés által keltett zajok értékelésében itt nem kap olyan hangsúlyos szerepet a szerelő, mert a hibahely kijelölését számítógép végzi el helyette.

A számítógépes elemzés célja, hogy minél több specifikus tényező figyelembevételével történjék az akusztikus vizsgálat, s kizárja a mérést végző szakember tévedésének az eshetőségét.
Ne feledjük, hogy a csőtöréskeresés igen komoly felelősséggel jár, hiszen lehetséges a szakember részéről olyan tévedés is, mely százezres, milliós károkat okozhat egy téves burkolatfelbontás okán. Mivel a csőtörések rejtettek, igen összetett és bonyolult feltételrendszerben jelennek meg- minél több specifikus jellemzőt veszünk figyelembe – annál pontosabb mérést tudunk aktualizálni.

A csőtörés bemérés témáját összefogó pillér oldal: Műszeres csőtörés bemérés

A központi számítógép feldolgoz, értékel, javasol

A korrelációs csőtörésbemérő számítógép központ egysége már a környezeti zajokat is figyelembe veszi, s azokat az eltéréseket sem hagyja figyelmen kívül, melyeket a csővezetékek eltérő anyag és mérethasználata eredményez.  Értelemszerű, hogy egy kpe és egy acélcső más és más zajátvivő, akusztikus jellemzőkkel bír, nem beszélve a mérési hosszról, átmérőről, s esetenként felmerülő  kombinált anyaghasználatról sem. A csővezetékre előzetesen telepített mikrofonokból érkező akusztikus zajok vezeték nélkül érkeznek feldolgozásra a központi egységbe, melyet a központi számítógép feldolgoz, értékel, s különböző lehetőségeket és információkat kínál használójának.

korrelációs csőtörésbemérő központi egysége
Központi egység kijelzője

A központi egység kijelzője a teljes mérési szakaszon fennálló jellemzőket  grafikusan is  megjeleníti, s lehetőséget kínál a mikrofonokba való vezeték nélküli belehallgatásába is.  Ezen felül számtalan speciális funkció is elérhető, pl. statikus zajok kizárása a mérésből (trafóház, szivattyú).  A csőtörés azon a ponton áll fenn, melyen a legmagasabb zajok mérhetők.

A korrelációs mérés leírására való törekvésem meglehetősen pontatlan és hiányos – csupán körvonalakban kívánom megvilágítani a technológia lényegét.
Csupán  zárójelben jegyzem meg: a mérőműszer kezelési útmutatója min. 60-70 A4-es oldal – mely csupán a korrelációs csőtörés bemérő műszer beállítási lehetőségeit taglalja. Nem véletlen, hogy a közmű szolgáltatók külön technikai csoportot tartanak fenn az ilyen típusú vizsgálatokra. Komoly felkészültséget igényel a berendezés használata – nem beszélve arról, hogy a legegyszerűbb ilyen eszköz beszerzése egy kis-középkategóriás autó vételárával vetekedik.

Csővezeték kiválasztás a műszeren
Csővezeték kiválasztás

Nagyon fontos kiemelnem, hogy ez a műszeres csőtörés bemérési lehetőség csak egy szegmensét fedi le a műszeres csőtörésbemérésnek, a korrelációs csőszivárgás keresés külső vezetékszakaszok bemérésére szolgál. Bár a korrelációs mérés pontossága megfelelő beállítások mellett igen  precíz hibahely meghatározást tesz lehetővé, a mérési feltételek azonban csak ritkán találkoznak a berendezésben rejlő lehetőségekkel. Magyarul: hiába az eszköz, ha fizikálisan nem lehetséges a legmegfelelőbb helyen elhelyezni a vezeték nélküli mikrofonokat.

Vezeték nélküli csőtörés bemérés

A vezeték nélküli technológia más nehézségeket is hordozhat, ha a távolság, árnyékoltság, domborzati feltételek kívül esnek a gyártó által kínált  felhasználási spektrumon.
Véleményem és tapasztalatom szerint: ez a mérési lehetőség leginkább a közműszolgáltatók hálózatain fennálló hibahelyek felderítésére ideális, ott találkozik leginkább ez a mérési eszköz a neki szánt alkalmazási területtel, feltételrendszerrel. Kifacsart szóhasználattal élve: korreláció, kölcsönös függés állapítható meg műszer és használója között.

Korrelációs csőtörésbemérés

A korrelációs csőtörésbemérés lakossági területen csak igen ritkán alkalmazható egyedülálló bemérési eljárásként, ez azonban semmit sem von le a technológiai fölényéből.

Korrelációs szett csőtörés beméréshez
Korrelációs szett

Egyszerűen tudomásul kell venni, hogy minden csőtörés más és más természetű, lokalizálásuk is más és más technológia alkalmazásával és támogatásával lehetséges. Bizony előfordul, hogy egy nehezebben felfedhető csőtörés beméréséhez  4-5 szivárgás bemérési metódust is alkalmazok, melyek között a korrelációs mérést csupán kiegészítő vizsgálatnak szánom.

Bontás, roncsolás és fájdalommentes a csőtörés vizsgálat

Megnyugtatólag elárulom: vérvétel nem szerepel a vizsgálatok között (csak külön kívánságra), így aztán továbbra is bontás, roncsolás és fájdalommentes a csőtörés vizsgálat!
Emellett pedig pontos is!!!
A beteg biztosítónak, betegbiztosítónak zárójelentést is kiállítok – mérési jegyzőkönyv megnevezéssel, hogy elősegítsem az Ön biztosítótársasággal való harmonikus együttműködését. Hááát…… nem gyönyörűen fogalmaztam?  Várom jelentkezését!
Dancs Gyula

***

Előzmények:

Műszeres csőtörés bemérés 1.

Műszeres csőtörés vizsgálat

Műszeres csőtörés keresés, csőszivárgás lokalizálás

Műszeres csőtörés bemérés 1. – az alapok

Szerző:

Akusztikus (ultrahangos) csőtörés vizsgálat

Az akusztikus eszközökkel történő csőtörés vizsgálat az, melyet a szakemberek  leggyakrabban bevetnek rejtett csőtörések és csőszivárgások lokalizálására, felfedésére.
Magam ugyan nem szeretem elkülöníteni, külön kategóriákra bontani a csőtörés keresési módszereket, hiszen aki egy kicsit is jártas a rejtett gépészeti hibák feltérképezésében, az jól tudja, hogy egyetlen eszköz, vizsgálati módszer legtöbb esetben nem vezet pontos hibahely meghatározáshoz.

A csőtörés centrumának meghatározása

Munkám lényege egyszerű: a csőtörés helyének olyan pontos meghatározása, mely egyáltalán csak lehetséges.
A csőtörés centrumának meghatározása  igen összetett feladat.
Ez abból adódik, hogy a fennálló hibák mindig rejtettek, vagyis a csőtörések olyan feltételrendszer részét képezik, amelyek túlmutatnak az érzékszervi tapasztalás hétköznapi síkjain, ezért speciális eszközöket szükséges bevetni a pontos csőszivárgási helyek meghatározásához.

Specifikus bemérő berendezések

Érdemes megemlíteni, hogy ezen eszközök igen specifikus berendezések, melyek nemcsak bonyolultak, összetettek és költségesek, de üzemeltetésük is  nagyfokú szakmai felkészültséget kíván.
A sikeres és pontos csőtörés beméréshez pedig egy harmadik elem is párosul.  Ez pedig az a környezet ahol a csőtörés fennáll. Ez a tényező az, mely leronthatja a csőtörést bemérő szakember pontosságát- még akkor is, ha a szakmai felkészültség és az eszközpark egyébként 100%-os eredmény elérésére lenne képes. Gondolok itt pl. olyan rétegrend meglétére, melyben nem lehetséges a specifikus feltételekre gyártott eszközhasználat.
A működésképtelen elzárók, szakaszolók, ismeretlen nyomvonalak, megszüntetett kiállások, logikával dacoló kivitelezés, zajos környezet stb. stb…szintén ronthatja.

Amikor a csőtörés műszeres bemérés sikeres

Ennek ellenére elmondható, hogy egy felkészült csőtörésbemérő szakembernek 90% feletti siker pontossággal kell gyakorlatban rendelkeznie, méghozzá oly módon, hogy az általa kijelölt meghibásodási pont egy max. 30 cm x 30 cm-es felületen belülre kell esni. Ekkor elmondható, hogy a műszeres csőtörés bemérés komoly anyagi előnyökkel járt a Megrendelő oldaláról nézve- hiszen a hagyományosan (essünk neki kalapáccsal) eljárással szemben nincsenek felesleges bontások, sem ezzel együttjáró költséges helyreállítások.

Hallgassuk meg a csőtörést 🙂

Ezen bevezetőt követően, visszatérhetünk eredeti témánhoz- az AKUSZTIKUS CSŐTÖRÉSKERESÉS-hez.
Mint említettem, számomra ez a csőszivárgás bemérési metódus , csupán része a vizsgálat során bevetett eljárásoknak. Az akusztikus csőtörés bemérés lényege, hogy a csőszivárgás vagy csőtörés helyén a víz vagy egyéb nyomás alatt lévő közeg, mérhető zajokat generál. A zajok intenzitása, frekvenciája igen eltérő tartományba eshet aszerint, hogy milyen jelleggel bír a vizsgált meghibásodás. Értelemszerű, hogy egy zárt rendszerű központifűtés, mely csupán néhány dl. folyadékvesztést realizál 24h alatt- csak igen alacsony akusztikus zajokat generál, esetenként pedig már mérési tartományon  kívülre kerül.

Egy ipari vezetéken pedig percenkénti 100l vízveszteség sem számít jelentősnek, ami viszont igen komoly akusztikus zajokat képes életre hívni.
A korrelációs méréseket most nem kívánom taglalni, annak ellenére, hogy a technológia szintén akusztikus alapokon nyugszik, csak itt már bonyolultabb eljárásról van szó – ezért aztán a későbbiekben külön fejezetet szánnék neki.

Akusztikus mérések tapintómikrofonokkal

Talajmikrofon akusztikus csőtörés beméréshez
Talajmikrofon

Az akusztikus méréseket tapintómikrofonok segítségével kezdjük meg, hogy azonnal tisztázva legyen, hogy mely vezetékszakaszon a legintenzívebb a csőtörés által keltett zaj.
A professzionális használatra gyártott akusztikus csőtöréskereső műszerek megengedik, hogy eltérő célokra tervezett mikrofonokat csatlakoztassunk hozzá. Gondolok itt szilárd vagy porózus talajra tervezett szélszigetelt mikrofonokra, szúrómikrofonokra és egyéb kifejezetten speciális feladatkörre tervezett akusztikus kiegészítőkre.

Ezen felül a komolyabb akusztikus berendezések számtalan kiegészítő szolgáltatást is kínálnak  használójuknak- többek között zajvágásokat, alsó és felső zajtartományok grafikus kijelzését, hallásvédelmi funkciókat és sok egyéb hasznos szolgáltatást. Természetesen ezeket a szolgáltatásokat csak a felsőkategóriás akusztikus berendezéseken találjuk meg, így aztán egyáltalán nem mellékes, hogy milyen eszköz áll rendelkezésünkre a csőtörés lokalizálásához.

A megfelelően kiválasztott mikrofonok és mérési pontok kiválasztása után a legtöbb esetben már 10-15perc után kirajzolódik, hogy a gépészeti rendszer mely traktusába (minek a közelébe) esik a csőtörés. Ezt követően már a  megerősítő és pontosító vizsgálatok következnek, hogy az akusztikus mérésekből következő megállapítások egyéb mérésekkel is megerősítésre kerüljenek. Ezen technológiákat azonban új fejezetben kívánom megosztani Önökkel, hogy minél pontosabb képet kaphasson a műszeres csőtöréskeresés rejtelmeiről.
Folytatás következik… Műszeres csőtörés bemérés 2.
Üdvözlettel: Dancs Gyula

*****

Még elolvasásra ajánlom a témában:

A csőtörés bemérés témáját összefogó pillér oldal: Műszeres csőtörés bemérés

Még időben hívjon!
Munkám jellemzői: szakszerű munkavégzés, korszerű eszközpark, bőséges referencia, garancia a tevékenységemre.+36 20 429 6622

GYIK:

A műszeres csőtörés bemérés során speciális eszközöket használnak, amelyek képesek pontosan meghatározni a vízszivárgás helyét. Ez a módszer lehetővé teszi, hogy bontás nélkül derüljön ki, hol van a probléma. Az akusztikus és hőkamerás vizsgálatok gyorsan és hatékonyan azonosítják a hibát, így elkerülhető a felesleges falbontás és a költséges javítások. A folyamat kíméletes, mégis megbízható eredményt ad.
Rejtett csőtörésre utalhat a falak nedvesedése, a festék vagy vakolat felpúposodása, illetve a szokatlanul magas vízszámla. Gyakran előfordul, hogy a padló alatt vagy falban lévő szivárgás hosszú ideig észrevétlen marad. Ha a vízóra mozgását tapasztaljuk akkor is, amikor minden csap el van zárva, az szintén árulkodó jel. Ilyenkor érdemes szakemberhez fordulni.
A műszeres bemérés legnagyobb előnye, hogy pontosan meghatározza a szivárgás helyét anélkül, hogy felesleges bontásra lenne szükség. Ez jelentős költségmegtakarítást eredményez, hiszen nem kell nagy felületeket megbontani. Emellett gyorsabb és hatékonyabb, így a javítás is hamarabb elvégezhető. A modern technológiák megbízhatóbb eredményt adnak, mint a hagyományos próbálgatásos módszerek.
A szakemberek többféle műszert alkalmaznak, például akusztikus hallgatókat, hőkamerát vagy endoszkópos kamerát. Ezek az eszközök képesek érzékelni a víz áramlását, a hőmérséklet-különbségeket, illetve betekintést nyújtanak a falak mögé. Az így nyert információk alapján pontosan meghatározható a probléma helye. Az eszközök kombinált használata biztosítja a legmegbízhatóbb eredményt.
Ha a falak nedvesednek, a vízszámla hirtelen megemelkedik, vagy a vízóra mozgását tapasztaljuk lezárt csapok mellett, mindenképp szakemberhez kell fordulni. A gyors beavatkozás megakadályozza a további károkat és csökkenti a javítás költségeit. A műszeres bemérés segítségével a probléma pontosan lokalizálható, így a javítás célzottan és hatékonyan történhet.
